1. কাঠামোগত বৈশিষ্ট্য
স্তরযুক্ত উইন্ডিং: কাঠামোটি সহজ এবং পরিষ্কার, এবং উত্পাদন এবং রক্ষণাবেক্ষণের সুবিধার্থে প্রতিটি স্তরের মধ্যে স্পষ্ট বিচ্ছেদ রয়েছে।

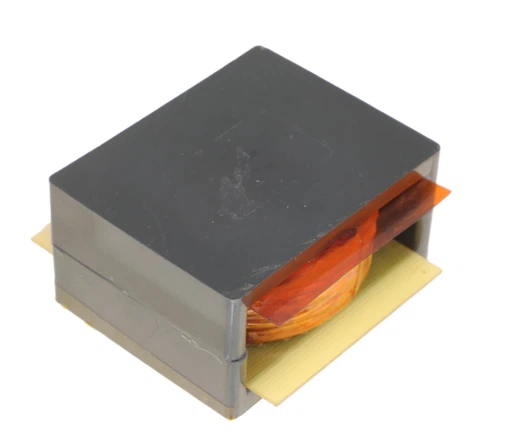

প্যানকেক উইন্ডিং: কমপ্যাক্ট স্ট্রাকচার, উচ্চ স্থান ব্যবহার, বড়-ক্ষমতার ট্রান্সফরমারের জন্য উপযুক্ত।
ক্রমাগত ঘূর্ণন: তারগুলি অবিচ্ছিন্নভাবে ক্ষতবিক্ষত হয়, একটি কম্প্যাক্ট কাঠামো এবং স্তরগুলির মধ্যে কোনও স্পষ্ট বিচ্ছেদ নেই।

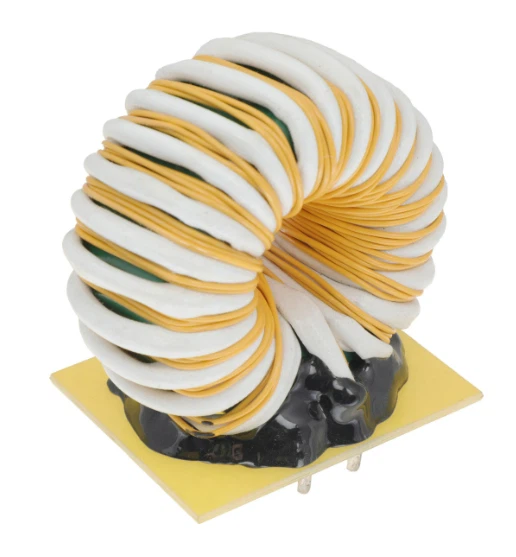

জটযুক্ত বায়ু: সন্নিহিত স্তরগুলির মধ্যে ক্রস-ট্যাঙ্গেল রয়েছে এবং গঠনটি জটিল, তবে ইলেক্ট্রোম্যাগনেটিক কাপলিং প্রভাব ভাল।
2. তাপ অপচয় কর্মক্ষমতা
স্তরযুক্ত উইন্ডিং: স্তরগুলির মধ্যে একটি বায়ু ব্যবধান রয়েছে, যার তাপ অপচয়ের কার্যকারিতা আরও ভাল।
প্যানকেক উইন্ডিং: তাপ অপচয় কর্মক্ষমতা তুলনামূলকভাবে খারাপ এবং অতিরিক্ত তাপ অপচয়ের ব্যবস্থা প্রয়োজন।
ক্রমাগত ঘুর: কম্প্যাক্ট কাঠামোর কারণে, তাপ অপচয় কর্মক্ষমতা সীমিত।
জটযুক্ত বায়ু: কাঠামোর জটিলতার কারণে, তাপ অপচয়ের কার্যকারিতাও সীমিত।
3. ইলেক্ট্রোম্যাগনেটিক বৈশিষ্ট্য
লেয়ার উইন্ডিং: ইলেক্ট্রোম্যাগনেটিক কর্মক্ষমতা গড় এবং ফুটো প্রবাহ বড়।
প্যানকেক উইন্ডিং: ভাল ইলেক্ট্রোম্যাগনেটিক কর্মক্ষমতা এবং ছোট ফুটো প্রবাহ।
ক্রমাগত ঘুর: ভাল ইলেক্ট্রোম্যাগনেটিক কর্মক্ষমতা, ছোট ফুটো ফ্লাক্স এবং এডি বর্তমান ক্ষতি।
জটযুক্ত বায়ু: সংলগ্ন স্তরগুলির মধ্যে ক্রস-জ্যাঁচের মাধ্যমে, ইলেক্ট্রোম্যাগনেটিক কাপলিং উন্নত হয় এবং ফুটো প্রবাহ হ্রাস করা হয়।
4. যান্ত্রিক শক্তি
স্তরযুক্ত ঘুর: গড় যান্ত্রিক শক্তি আছে এবং মাঝারি এবং নিম্ন ভোল্টেজ ট্রান্সফরমারের জন্য উপযুক্ত।
প্যানকেক উইন্ডিং: উচ্চ যান্ত্রিক শক্তি, বড় ইলেক্ট্রোম্যাগনেটিক শক্তি সহ্য করতে সক্ষম, উচ্চ ভোল্টেজ এবং বড় ক্ষমতা ট্রান্সফরমারের জন্য উপযুক্ত।
ক্রমাগত উইন্ডিং: যান্ত্রিক শক্তি উইন্ডিংয়ের নিবিড়তা এবং সমর্থনকারী কাঠামোর নকশার উপর নির্ভর করে।
জটযুক্ত বায়ু: কাঠামোর জটিলতার কারণে, এর যান্ত্রিক শক্তি একটি নির্দিষ্ট পরিমাণে প্রভাবিত হতে পারে।
5. অ্যাপ্লিকেশন দৃশ্যকল্প বিশ্লেষণ
লেয়ার উইন্ডিং: মাঝারি এবং কম ভোল্টেজ, ছোট এবং মাঝারি ক্ষমতার জন্য উপযুক্তট্রান্সফরমার, এবং তাপ অপচয় কর্মক্ষমতা উচ্চ প্রয়োজনীয়তা সঙ্গে অনুষ্ঠান.
প্যানকেক উইন্ডিং: উচ্চ-ভোল্টেজ, বড়-ক্ষমতার ট্রান্সফরমারের জন্য উপযুক্ত, বিশেষ করে এমন পরিস্থিতিতে যেখানে বড় ইলেক্ট্রোম্যাগনেটিক শক্তির প্রয়োজন হয়।
ক্রমাগত ঘুর: ইলেক্ট্রোম্যাগনেটিক কর্মক্ষমতা উচ্চ প্রয়োজনীয়তা এবং তাপ অপচয় কর্মক্ষমতা কম কঠোর প্রয়োজনীয়তা আছে এমন অনুষ্ঠানের জন্য উপযুক্ত।
ট্যাংলড উইন্ডিং: এমন পরিস্থিতির জন্য উপযুক্ত যেখানে ইলেক্ট্রোম্যাগনেটিক কাপলিং উন্নত করা এবং ফুটো প্রবাহ হ্রাস করা প্রয়োজন, যেমন কিছু বিশেষ উচ্চ-ভোল্টেজ ট্রান্সফরমার।
উইন্ডিং ডিজাইন এবং নির্বাচনের বিবেচনা
ট্রান্সফরমারের নকশা এবং উত্পাদন প্রক্রিয়ার মধ্যে, উইন্ডিংগুলির নকশা এবং নির্বাচন একটি গুরুত্বপূর্ণ লিঙ্ক। এটি সরাসরি ট্রান্সফরমারের কর্মক্ষমতা, নির্ভরযোগ্যতা, দক্ষতা এবং উৎপাদন খরচকে প্রভাবিত করে। উইন্ডিং ডিজাইন এবং নির্বাচন করার সময় নিম্নলিখিত প্রধান বিষয়গুলি বিবেচনা করা উচিত:
ট্রান্সফরমার ক্ষমতা এবং রেটেড ভোল্টেজ
উইন্ডিং ডিজাইনকে প্রথমে ট্রান্সফরমারের ক্ষমতা এবং রেট ভোল্টেজের প্রয়োজনীয়তা পূরণ করতে হবে। বিভিন্ন ক্ষমতা এবং ভোল্টেজ স্তরের ট্রান্সফরমারগুলিকে নিরাপদে এবং কার্যকরভাবে বৈদ্যুতিক শক্তি প্রেরণ করতে পারে তা নিশ্চিত করতে বিভিন্ন নির্দিষ্টকরণের উইন্ডিং প্রয়োজন। উদাহরণস্বরূপ, বৃহত্তর ধারণক্ষমতার ট্রান্সফরমারগুলিতে উচ্চতর স্রোত এবং ভোল্টেজ সহ্য করার জন্য প্রায়ই ঘন তারের এবং আরও জটিল ঘূর্ণন কাঠামোর প্রয়োজন হয়।
তাপ অপচয় এবং তাপমাত্রা বৃদ্ধির প্রয়োজনীয়তা
ট্রান্সফরমারের কর্মক্ষম স্থিতিশীলতা এবং জীবনের জন্য উইন্ডিংয়ের তাপ অপচয় কর্মক্ষমতা একটি মূল কারণ। ওয়াইন্ডিং ডিজাইনের জন্য উপাদানের তাপ পরিবাহিতা, ওয়াইন্ডিং এর গঠন এবং শীতল করার পদ্ধতির মত বিষয়গুলি বিবেচনা করতে হবে যাতে স্বাভাবিক অপারেটিং অবস্থার অধীনে উইন্ডিং তাপমাত্রা খুব বেশি না হয়, যার ফলে বার্ধক্যজনিত সমস্যাগুলি এড়ানো যায়। নিরোধক উপাদান এবং তাপ ভাঙ্গন।
ইলেক্ট্রোম্যাগনেটিক বৈশিষ্ট্য এবং শর্ট সার্কিট প্রতিবন্ধকতা
উইন্ডিং এর ইলেক্ট্রোম্যাগনেটিক বৈশিষ্ট্যগুলি সরাসরি ট্রান্সফরমারের দক্ষতা এবং ভোল্টেজ রূপান্তর প্রভাবকে প্রভাবিত করে। উইন্ডিংয়ের ইলেক্ট্রোম্যাগনেটিক প্যারামিটার, যেমন ইন্ডাকট্যান্স, ক্যাপাসিট্যান্স এবং রেজিস্ট্যান্স, বিদ্যুতের ক্ষতি এবং ভোল্টেজ ওঠানামা কমাতে ডিজাইনের সময় অপ্টিমাইজ করা প্রয়োজন। উপরন্তু, শর্ট-সার্কিট প্রতিবন্ধকতা হল ট্রান্সফরমারের একটি শর্ট সার্কিটের সময় কারেন্ট প্রতিরোধ করার ক্ষমতা। ট্রান্সফরমারটি শর্ট সার্কিটের সময় ক্ষতিগ্রস্থ না হয়ে পর্যাপ্ত কারেন্ট সহ্য করতে পারে তা নিশ্চিত করার জন্য উইন্ডিংয়ের ডিজাইনে এই ফ্যাক্টরটিও বিবেচনা করা দরকার।
যান্ত্রিক শক্তি এবং সিসমিক কর্মক্ষমতা
ট্রান্সফরমারের মূল উপাদান হিসাবে, বায়ুচলাচলকে বৈদ্যুতিক চৌম্বকীয় বল, পরিবহন এবং ভূমিকম্পের মতো বাহ্যিক কারণগুলির প্রভাব সহ্য করতে হবে। তাই, তারের প্রসার্য শক্তি, সাপোর্ট স্ট্রাকচার এবং উইন্ডিংয়ের ফিক্সেশন পদ্ধতি ইত্যাদি সহ ডিজাইন করার সময় উইন্ডিংয়ের যান্ত্রিক শক্তি অবশ্যই বিবেচনা করা উচিত। একই সময়ে, ভূমিকম্প-প্রবণ এলাকার জন্য বিশেষ বিবেচনা করা প্রয়োজন। ভূমিকম্পের সময় ট্রান্সফরমার স্থিতিশীল অপারেশন বজায় রাখতে পারে তা নিশ্চিত করার জন্য উইন্ডিংয়ের সিসমিক কর্মক্ষমতা দেওয়া হয়েছে।
উত্পাদন খরচ এবং রক্ষণাবেক্ষণ সহজ
উইন্ডিং ডিজাইন এবং নির্বাচনের ক্ষেত্রেও উত্পাদন খরচ এবং রক্ষণাবেক্ষণের সহজতা বিবেচনা করতে হবে। কর্মক্ষমতা প্রয়োজনীয়তা পূরণের প্রেক্ষাপটে, কম খরচে ঘূর্ণায়মান উপকরণ এবং কাঠামো যতটা সম্ভব নির্বাচন করা উচিত। উপরন্তু, ট্রান্সফরমারের সামগ্রিক উত্পাদন এবং রক্ষণাবেক্ষণ খরচ কমাতে উত্পাদন, ইনস্টলেশন এবং রক্ষণাবেক্ষণের সুবিধার্থে উইন্ডিংগুলি ডিজাইন করা উচিত।
